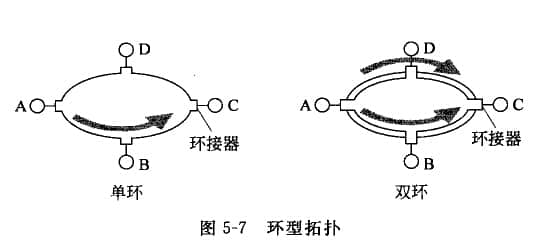

653在環網結構中，每個節點通過環連接器連接到一個封閉的環形通道，環中各節點的狀態相同。環網有單環結構和雙環結構，數據始終沿一個方向傳輸，見圖5-7。
令牌環網就是這種結構的網絡，屬于局域網的一種，在IEEE 802.5標準中定義。在令牌環網絡中，媒體接入方式采用令牌環協議。1.令牌環(Token Ring)協議
在令牌環網絡上，每時每刻都在傳輸一個稱為“令牌”的小數據幀。對于環上的所有節點，發送數據的節點必須先攔截令牌，然后才有權限發送數據，發送完數據后必須釋放令牌到環上。
如果環上節點有數據要發送，該節點首先要截獲令牌，然后改變令牌的屬性（表示不再是令牌，而是數據幀），添加需要發送的數據構成一個數據幀并發送到環上。當數據幀在環上傳輸時，沒有令牌，這意味著其他節點想要傳輸數據只能等待。因此，令牌環網絡中不會發生數據沖突。數據幀沿環傳輸，到達目的節點后，目的節點COPY一份數據幀傳遞給本節點的上層，同時改變數據幀狀態（表示數據已被接收到）到）并返回到環。改變狀態的數據幀繼續沿環向前傳輸，直到到達源發送節點，然后消失。發送節點檢查返回數據幀的狀態，判斷是否被目的節點正確接收，否則重新發送。2.令牌環的特點
(1)點對點通道，各節點地位平等，無中心節點控制，數據傳輸總是從發送節點接口的一端沿環的一個方向傳輸，在另一端等待數據發送節點接口并將其取回。
(2)通信介質一般采用同軸電纜，介質接入方式采用IEEE 802.5令牌環協議，傳輸速率為4Mbps或16Mbps。
(3)傳輸誤碼率低，無數據沖突。3.令牌環的缺陷
(1) 擴容改造難度更大，節點增撤過程更復雜。
(2)存在延遲問題，不適合實時應用。
(3)當負載很低時，信道利用率比較低。
(4) 代幣需要維護，一旦丟失就無法工作。因此，有必要選擇一個專門的節點來監控和管理代幣。
(5) 對各節點接口和鏈路的可靠性要求高。一旦發生故障，整個網絡就會癱瘓。
由于以太網技術的飛速發展，令牌環結構的網絡在整個局域網中也已被淘汰或很少見。
